Подробные технические чертежи VRV, ВСТУПЛЕНИЕ

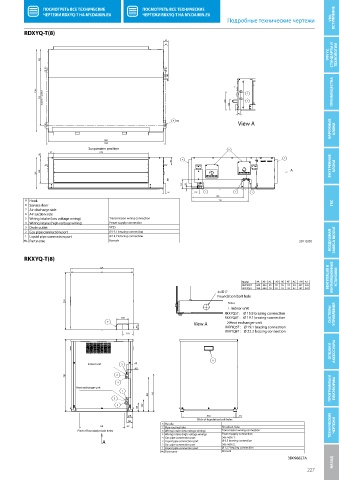

RDXYQ-T(8)
RDXYQ-T8
63
62
VRV IV, СТАНДАРТЫ И ТЕХНОЛОГИИ
255

1044 5 ПРЕИМУЩЕСТВА
Suspension position 239 149 4
705

45
НАРУЖНЫЕ БЛОКИ
9 (4x)
View A
1456
1498
Suspension position 8
67 1196
26
7
6
99 ВНУТРЕННИЕ
A БЛОКИ
298
397
117 25
27 102 3 2 1
659
9 Hook 716
8 Service door ГВС
7 Air discharge side
6 Air suction side
5 Wiring intake (low voltage wiring) Transmission wiring connection
4 Wiring intake (high voltage wiring) Power supply connection
3 Drain outlet VP25
ВОЗДУШНАЯ
2 Gas pipe connection port Ø 19.1 brazing connection
1 Liquid pipe connection port Ø 12.7 brazing connection
No. Part name Remark 2D112002 ЗАВЕСА BIDDLE
RKXYQ-T(8)
SB.RKXYQ-T8
