Page 273 - Каталог
P. 273
ПОСМОТРЕТЬ ВСЕ ТЕХНИЧЕСКИЕ
ЧЕРТЕЖИ FXLQ-P НА MY.DAIKIN.EU
Подробные технические чертежи VRV, ВСТУПЛЕНИЕ

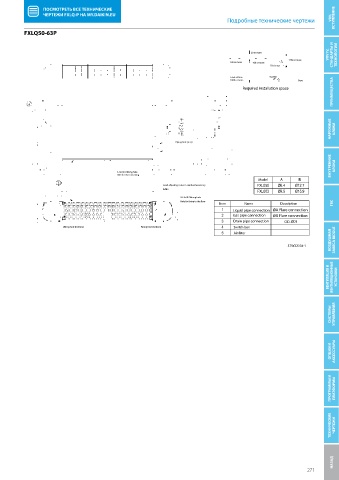

FXLQ50-63P
FXLQ50-63P
VRV IV, СТАНДАРТЫ И ТЕХНОЛОГИИ
20 or more
1750 or more
100 or more 100 or more
Discharge
Front of face Suction
ПРЕИМУЩЕСТВА
1000 or more Base
Required installation space
НАРУЖНЫЕ БЛОКИ
Piping hole (rear)
ВНУТРЕННИЕ БЛОКИ
4-12x30 Oblong hole
Hole for rear mounting
Model
Level adjusting screw in standard accessory
4xM6
2-12x18 Oblong hole
Hole for xing to the oor
Item Name Description ГВС
Liquid pipe connection øA Flare connection
Gas pipe connection øB Flare connection
Drain pipe connection O.D. ø21
Wiring hole (bottom) Piping hole (bottom) Switch box
ВОЗДУШНАЯ ЗАВЕСА BIDDLE
Air lter
3TW32334-1
