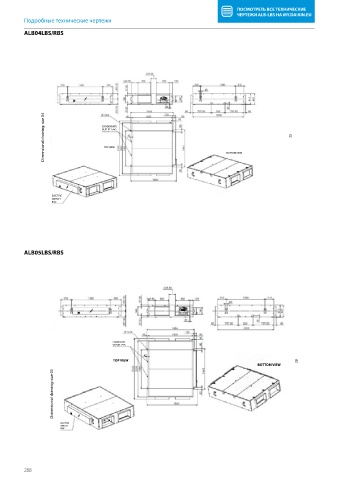

          Подробные технические чертежи
          ALB04LBS/RBS















                Dimensional drawing: size 04  CONDENSATE                        BOTTOM VIEW            25

                                     OUTLET 1/4G


                                      TOP VIEW








                   ELECTRIC
                   SWITCH
                   BOX








          ALB05LBS/RBS

















                                         CONDENSATE
                                         OUTLET 1/4”G
                                         TOP VIEW                                                        28
                                                                                            BOTTOM VIEW
                    Dimensional drawing: size 05









                      ELECTRIC
                      SWITCH
                      BOX
