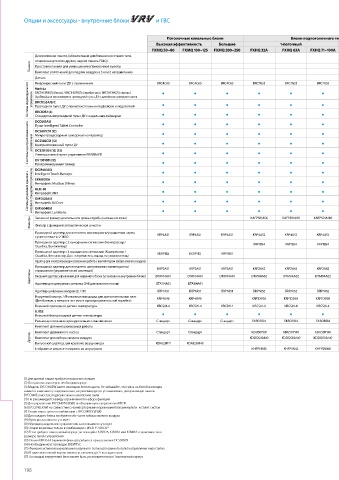

Page 200 - Каталог

Опции и аксессуары - внутренние блоки и ГВС

Потолочные канальные блоки Блоки подпотолочного типа Блок настенного типа Блоки напольного типа
Высокая эффективность Большие 1-поточный 4-поточный Канальный Отдельно стоящий
FXMQ 50~80 FXMQ 100~125 FXMQ 200~250 FXHQ 32A FXHQ 63A FXHQ 71~100A FXUQ 71~100A FXAQ 15~63 FXNQ 20~63 FXLQ 20~25 FXLQ 32~40 FXLQ 50~63
Декоративная панель (обязательная для блоков кассетного типа, EKRDP25A EKRDP40A EKRDP63A
опционная для всех других, задняя панель FXLQ)
Панели Проставка панели для уменьшения установочной высоты KDBHP49B140 + KDBTP49B140
Комплект уплотнений для подачи воздуха в 3 или 2 направлениях
Датчик BRC4C65 BRC4C65 BRC4C65 BRC7G53 BRC7G53 BRC7G53 BRC7C58 BRC7EA628 BRC4C65 BRC4C65 BRC4C65 BRC4C65
Системы индивидуального управления BRC1H519W(7) (белая) / BRC1H519S(7) (серебистая) / BRC1H519K(7) (черная) • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Инфракрасный пульт ДУ с приемником
Madoka
Удобный для пользователя проводной пульт ДУ с дизайном премиум-класса
•
BRC1E53A/B/C
Проводной пульт ДУ с полнотекстовым интерфейсом и подсветкой
•
BRC1D52 (4)
Стандартный проводной пульт ДУ с недельным таймером
Системы централизованного управления DCC601A51 • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Пульт Intelligent Tablet Controller
•
DCS601C51 (12)
Микропроцессорный сенсорный контроллер
•
DCS302C51 (12)
Централизованный пульт ДУ
•
DCS301B51 (12) (13)
Универсальный пульт управления ВКЛ/ВЫКЛ
•
DST301B51 (12)
Программируемый таймер
Система управления зданием + интерфейс стандартного протокола DCM601A51 • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Intelligent Touch Manager
•
EKMBDXA
Интерфейс Modbus DIII-net
•
KLIC-DI
Интерфейс KNX
•
DMS502A51
Интерфейс BACnet
•
•
•
•
Интерфейс LonWorks
Запасной фильтр длительного срока службы (нетканого типа)
Фильтры DMS504B51 • • • KAFP501A56 KAFP501A80 KAFP501A160 KAFP551K160 • • • • •
Фильтр с функцией автоматической очистки
Проводной адаптер для внешнего мониторинга/управления через
сухие контакты 0-140Ω KRP4A51 KRP4A51 KRP4A51 KRP4A52 KRP4A52 KRP4A52 KRP4A53 *2 KRP4AA51(2) KRP4A54 KRP4A51 KRP4A51 KRP4A51
Проводной адаптер с 2 выходными сигналами (Компрессор / KRP1B54 KRP1B54 KRP1B54
Ошибка, Вентилятор)
Проводной адаптер с 4 выходными сигналами (Компрессор /
Ошибка, Вентилятор, Доп. нагреватель, выход на увлажнитель) EKRP1B2 EKRP1B2 KRP1B61 KRP1B56 KRP1B56 KRP1B61 KRP1B61 KRP1B61
Адаптер для электропроводки (связанная работа с вентилятором забора свежего воздуха)
Проводной адаптер для внешнего центрального мониторинга/ KRP2A51 KRP2A51 KRP2A51 KRP2A62 KRP2A62 KRP2A62 KRP2A51 / KRP2A61(2) KRP2A53 KRP2A51 KRP2A51 KRP2A51
управления (управляет всей системой)
Адаптеры Внешний адаптер управления для наружного блока (установка на внутреннем блоке) DTA104A61 DTA104A61 DTA104A61 DTA104A62 DTA104A62 DTA104A62 DTA104A51 / DTA104A61 DTA114A61 EKMTAC EKMTAC EKMTAC
DTA114A61
Адаптер для дежурного режима (24В для питания платы)
DTA114A61
DTA114A61
Адаптер цифровых входов (2) / (11) BRP7A51 BRP7A51 BRP7A51 BRP7A52 BRP7A52 BRP7A52 BRP7A53 BRP7A51 BRP7A51 BRP7A51 BRP7A51
Наружный корпус / Монтажная площадка для дополнительных плат KRP4A96 KRP4A96 KRP1D93A KRP1D93A KRP1D93A KRP1B97 KRP4AA93(15)(16)
(Для блоков, у которых нет места в распределительной коробке)
Внешний проводной датчик температуры KRCS01-4 KRCS01-4 KRCS01-1 KRCS01-4 KRCS01-4 KRCS01-4 KRCS01-4 KRCS01-1B KRSC01-4 KRCS01-1 KRCS01-1 KRCS01-1
K.RSS • • • • • • • • • • • •
Внешний беспроводной датчик температуры (14)
Разъем для контакта принудительного выключения Стандарт Стандарт Стандарт EKRORO4 EKRORO4 EKRORO4 EKRORO5 Стандарт Стандарт Стандарт Стандарт Стандарт
Комплект для многозональной работы
Комплект дренажного насоса Стандарт Стандарт KDU50P60 KDU50P140 KDU50P140
Другое Комплект для забора свежего воздуха KDDQ50A140 KDDQ50A140 KDDQ50A140 K-KDU572EVE
Выпускной адаптер для круглого воздуховода KDAJ25K71 KDAJ25K140
L-образные медные повороты со штуцерами KHFP5M35 KHFP5N63 KHFP5N160
(1) Для данной опции требуется насосная станция
(2) Для данных адаптеров необходим корпус
(3) Модель BYCQ140EW имеет изоляцию белого цвета. Не забывайте, что грязь на белой изоляции
намного заметнее и, следовательно, не рекомендуется устанавливать декоративную панель
BYCQ140E в местах, подверженных накоплению пыли
(4) Не рекомендуется ввиду ограниченного набора функций
(5) Для управления BYCQ140DG(F)(B) необходим пульт управления BRC1E
(6) BYCQ140DGW1 не совместим с неинверторными наружными блоками мульти- и сплит-систем
(7) Опция недоступна в комбинации с BYCQ140DG(F)(B)
(8) Для каждого блока требуются обе части забора свежего воздуха
(9) Функция датчика отсутствует
(10) Функция раздельного управления заслонками отсутствует
(11) Опция возможна только в комбинации с BRC1H* / BRC1E*
(12) Если требуется монтажный корпус, используйте KJB212A, KJB311A или KJB411A в зависимости от
размера пульта управления
(13) Опция KEK26-1A (шумовой фильтр) требуется при установке DCS301B51
(14) Необходим жгут проводов EKEWTSC
(15) Функция активной циркуляции воздушного потока для данного пульта управления недоступна
(16) В один монтажный корпус можно установить до 2 плат адаптеров
(17) На каждый внутренний блок может быть установлен только 1 монтажный корпус
198
