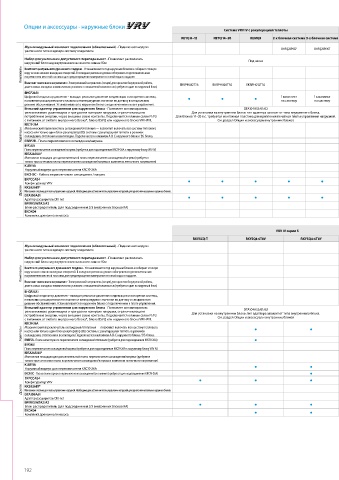

Page 194 - Каталог

Опции и аксессуары - наружные блоки
Система VRV IV с рекуперацией теплоты VRV IV с постоянным нагревом VRV IV без постоянного нагрева VRV IV серии C+
2-х блочная 3-х блочная 2-х блочная 3-х блочная 2-х блочная 3-х блочная
REYQ 8~12 REYQ 14~20 REMQ5 2-х блочная система 3-х блочная система RYYQ8-12 RYYQ14-20 RYMQ8-12 RYMQ14-20 RXYQ8-12 RXYQ14-20 RXYLQ RXMLQ
система система система система система система
Мультимодульный комплект подключения (обязательный) - Подключает модули
различного типа в единую систему хладагента BHFQ23P907 BHFQ23P1357 BHFQ22P1007 BHFQ22P1517 BHFQ22P1007 BHFQ22P1517 BHFQ22P1007 BHFQ22P1517
Набор для увеличения допустимого перепада высот - Позволяет располагать
наружный блок над внутренними на высоте свыше 50м Под заказ
Комплекты Комплект центрального дренажного поддона - Устанавливается под наружным блоком и собирает сточную
воду со всех нижних выходных отверстий. В холодных регионах должен обогреваться дополнительным
нагревателем местной поставки для предотвращения замерзания сточной воды в поддоне.
Комплект ленточного нагревателя - Электрический нагреватель (опция) для гарантии безупречной работы,
даже в самых холодных климатических условиях с повышенной влажностью (требуется один на наружный блок) EKBPH012T7A EKBPH020T7A EKBPH012T7A EKBPH012T7A EKBPH020T7A EKBPH012T7A EKBPH020T7A EKBPH012T7A EKBPH020T7A
BHGP26A1
Цифровой индикатор давления – выводит реальное давление конденсации и испарения системы, 1 комплект 1 комплект 1 комплект 1 комплект 1 комплект 1 комплект
положение расширительного клапана и температурные значения по датчику в специальном • • • на систему на систему • • • • на систему на систему • • на систему на систему
режиме обслуживания. Устанавливается в наружном блоке с подключением к плате управления.
Внешний адаптер управления для наружного блока - Позволяет активизировать DTA104A53/61/62
режим низкого уровня шума и три уровня контроля нагрузки, ограничивающего Для установки на внутреннем блоке: тип адаптера зависит от типа внутреннего блока. DTA104A53/61/62
Для установки на внутреннем блоке: тип адаптера зависит от типа внутреннего блока.
потребление энергии, через внешние сухие контакты. Подключается к линии связи F1/F2 Для блоков 14–20 л.с. требуется монтажная пластина для крепления печатной платы управления нагрузкой. Для блоков 14–20 л.с. требуется монтажная пластина для крепления печатной платы управления нагрузкой. См. раздел Опции и аксессуары внутренних блоков
с питанием от любого внутреннего блока*, блока BSVQ или наружного блока VRV-WIII. См. раздел Опции и аксессуары внутренних блоков
KRC19-26A 1 комплект 1 комплект 1 комплект 1 комплект 1 комплект 1 комплект
Механический переключатель охлаждения/отопления — позволяет включать всю систему теплового
Адаптеры насоса или только один блок-рекуператор (BS) системы с рекуперацией теплоты в режимах • • • • на систему на систему • • на систему на систему • • на систему на систему
охлаждения, отопления и вентиляции. Подключается к клеммам A-B-C наружного блока / BS-блока.
EBRP2B - Плата переключателя охлаждения/нагрева
BRP2A81 • • • • 1 комплект 1 комплект • • 1 комплект 1 комплект • • 1 комплект 1 комплект
Плата переключателя охлаждения/нагрева (требуется для подсоединения KRC19-26A к наружному блоку VRV IV) на систему на систему на систему на систему на систему на систему
KKSA26A560* 1 комплект 1 комплект 1 комплект 1 комплект
Монтажная площадка для дополнительной платы переключателя охлаждения/нагрева (требуется • • •
только при сочетании платы переключателя охлаждения/нагрева и комплекта ленточного нагревателя) на систему на систему на систему на систему
KJB111A • • • • 1 комплект 1 комплект • • 1 комплект 1 комплект • • 1 комплект 1 комплект
Наружный корпус для переключателя KRC19-26A на систему на систему на систему на систему на систему на систему
EKCHSC - Кабель переключателя охлаждение / нагрев
EKPCCAB4 • • • • • • • • • • • • • • • • • • •
Другое Конфигуратор VRV • • •
KKSB26B1*
Монтажная пластина для платы управления нагрузкой. Необходима для установки платы управления нагрузкой для одного или нескольких наружных блоков.
DTA109A51
Адаптер-расширитель DIII-net • • • • • • • • • • • • • • •
BPMKS967A2/A3 • • • • • •
Блок-распределитель (для подсоединения 2/3 внутренних блоков RA)
EKDK04
Комплект дренажного насоса
VRV IV серии i
VRV IV серии S
SB.RKXYQ
RXYSCQ-T RXYSQ4-6T8V RXYSQ4-6T8Y RXYSQ8-12TY1 RDXYQ5 RDXYQ8 RKXYQ5 RKXYQ8
Мультимодульный комплект подключения (обязательный) - Подключает модули
различного типа в единую систему хладагента
Набор для увеличения допустимого перепада высот - Позволяет располагать
наружный блок над внутренними на высоте свыше 50м
Комплекты Комплект центрального дренажного поддона - Устанавливается под наружным блоком и собирает сточную
воду со всех нижних выходных отверстий. В холодных регионах должен обогреваться дополнительным
нагревателем местной поставки для предотвращения замерзания сточной воды в поддоне.
Комплект ленточного нагревателя - Электрический нагреватель (опция) для гарантии безупречной работы,
даже в самых холодных климатических условиях с повышенной влажностью (требуется один на наружный блок) EKDPH1RDX EKDPH1RDX
BHGP26A1
Цифровой индикатор давления – выводит реальное давление конденсации и испарения системы,
положение расширительного клапана и температурные значения по датчику в специальном
режиме обслуживания. Устанавливается в наружном блоке с подключением к плате управления.
Внешний адаптер управления для наружного блока - Позволяет активизировать
DTA104A53/61/62
DTA104A53/61/62
режим низкого уровня шума и три уровня контроля нагрузки, ограничивающего Для установки на внутреннем блоке: тип адаптера зависит от типа внутреннего блока. Для установки на внутреннем блоке: тип адаптера зависит от типа внутреннего блока.
потребление энергии, через внешние сухие контакты. Подключается к линии связи F1/F2 См. раздел Опции и аксессуары внутренних блоков См. раздел Опции и аксессуары внутренних блоков
с питанием от любого внутреннего блока*, блока BSVQ или наружного блока VRV-WIII.
KRC19-26A
Механический переключатель охлаждения/отопления — позволяет включать всю систему теплового
Адаптеры насоса или только один блок-рекуператор (BS) системы с рекуперацией теплоты в режимах • • • •
охлаждения, отопления и вентиляции. Подключается к клеммам A-B-C наружного блока / BS-блока.
EBRP2B - Плата селекторного переключателя охлаждения/отопления (требуется для подсоединения KRC19-26A)
BRP2A81 •
Плата переключателя охлаждения/нагрева (требуется для подсоединения KRC19-26A к наружному блоку VRV IV) •
KKSA26A560*
Монтажная площадка для дополнительной платы переключателя охлаждения/нагрева (требуется
только при сочетании платы переключателя охлаждения/нагрева и комплекта ленточного нагревателя)
KJB111A
Наружный корпус для переключателя KRC19-26A • • • •
EKCHSC - Плата селекторного переключателя охлаждения/отопления (требуется для подсоединения KRC19-26A) • •
EKPCCAB4 • • • • • •
Другое Конфигуратор VRV
KKSB26B1*
Монтажная пластина для платы управления нагрузкой. Необходима для установки платы управления нагрузкой для одного или нескольких наружных блоков.
DTA109A51
Адаптер-расширитель DIII-net
BPMKS967A2/A3 • • • •
Блок-распределитель (для подсоединения 2/3 внутренних блоков RA)
EKDK04 • •
Комплект дренажного насоса

192
