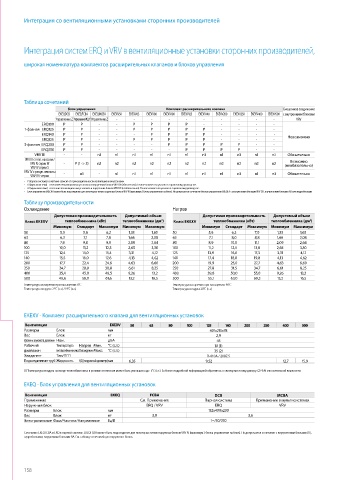

P. 160
Интеграция со вентиляционными установками сторонних производителей
Интеграция систем ERQ и VRV в вентиляционные установки сторонних производителей,
широкая номенклатура комплектов расширительных клапанов и блоков управления
Таблица сочетаний
Блок управления Комплект расширительного клапана Смешанное соединение
EKEQDCB EKEQFCBA EKEQMCBA EKEXV50 EKEXV63 EKEXV80 EKEXV100 EKEXV125 EKEXV140 EKEXV200 EKEXV250 EKEXV400 EKEXV500 с внутренними блоками
Управление Z Управление W,X,Y Управление Z - - - - - - - - - - VRV
ERQ100 P P - - P P P P - - - - -
1-фазная ERQ125 P P - - P P P P P - - - -
ERQ140 P P - - - P P P P - - - - Невозможно
ERQ125 P P - - P P P P P - - - -
3-фазная ERQ200 P P - - - - P P P P P - -
ERQ250 P P - - - - - P P P P - -
VRV III - - n1 n1 n1 n1 n1 n1 n1 n1 n1 n1 n1 Обязательно
VRV IV с тепл. насосом / Возможно
VRV IV серии W - P (1 -> 3) n2 n2 n2 n2 n2 n2 n2 n2 n2 n2 n2 (необязательно)
VRV IV серии S
VRV IV с рекуп. теплоты
VRV IV i-серия - n1 - n1 n1 n1 n1 n1 n1 n1 n1 n1 n1 Обязательно
• P (парная система): сочетание зависит от производительности вентиляционной установки
• n1 (мультисистема) - сочетание вентиляционных установок и внутренних блоков VRV DX (обязательно). Точное количество указано в справочном руководстве.
• n2 (мультисистема) - сочетание вентиляционных установок и внутренних блоков VRV DX (необязательно). Точное количество указано в справочном руководстве.
• Блок управления EKEQFA может быть подсоединен для некоторых типов наружных блоков VRV IV (максимум 3 блока управления на блок). Не допускается сочетание блоков управления EKEQFA с внутренними блоками VRV DX, внутренними блоками RA или гидроблоками
Таблицу производительности
Охлаждение Нагрев
Допустимая производительность Допустимый объем Допустимая производительность Допустимый объем
3
Класс ЕKEXV теплообменника (кВт) теплообменника (дм ) 3 Класс ЕKEXV теплообменника (кВт) теплообменника (дм )
Минимум Стандарт Максимум Минимум Максимум Минимум Стандарт Максимум Минимум Максимум
50 5,0 5,6 6,2 1,33 1,65 50 5,6 6,3 7,0 1,33 1,65
63 6,3 7,1 7,8 1,66 2,08 63 7,1 8,0 8,8 1,66 2,08
80 7,9 9,0 9,9 2,09 2,64 80 8,9 10,0 11,1 2,09 2,64
100 10,0 11,2 12,3 2,65 3,30 100 11,2 12,5 13,8 2,65 3,30
125 12,4 14,0 15,4 3,31 4,12 125 13,9 16,0 17,3 3,31 4,12
140 15,5 16,0 17,6 4,13 4,62 140 17,4 18,0 19,8 4,13 4,62
200 17,7 22,4 24,6 4,63 6,60 200 19,9 25,0 27,7 4,63 6,60
250 24,7 28,0 30,8 6,61 8,25 250 27,8 31,5 34,7 6,61 8,25
400 35,4 45,0 49,5 9,26 13,2 400 39,8 50,0 55,0 9,26 13,2
500 49,6 56,0 61,6 13,2 16,5 500 55,1 63,0 69,3 13,2 16,5
Температура испарения при насыщении: 6°C Температура испарения при насыщении: 46°C
Температура воздуха: 27°C (с.т.) / 19°C (в.т.) Температура воздуха: 20°C (с.т.)
EKEXV - Комплект расширительного клапана для вентиляционных установок
Вентиляция EKEXV 50 63 80 100 125 140 200 250 400 500
Размеры Блок мм 401x215x78
Вес Блок кг 2,9
Уровень звукового давления Ном. дБA 45
Рабочий Температура Нагрев Мин. °C (c.т.) 10 (1)
диапазон теплообменникаОхлаждениеМакс. °C (c.т.) 35 (2)
Хладагент Тип/ПГП R-410A / 2087,5
Подсоединение труб Жидкость НД (наружный диаметр)мм 6,35 9,52 12,7 15,9
(1) Температура воздуха на входе теплообменника в режиме отопления может быть уменьшена до -5°C (с.т.). За более подробной информацией обратитесь к своему местному дилеру. (2) 45% относительной влажности.
EKEQ - Блок управления для вентиляционных установок
Вентиляция EKEQ FCBA DCB MCBA
Применение См. Примечание Парная система Применение в мультисистемах
Наружный блок ERQ / VRV ERQ VRV
Размеры Блок мм 132x400x200
Вес Блок кг 3,9 3,6
Электропитание Фаза/Частота/Напряжение Гц/В 1~/50/230
Сочетание EKEQFCBA и ERQ в парной системе. EKEQFCBA может быть подсоединен для некоторых типов наружных блоков VRV IV (максимум 3 блока управления на блок). Не допускается сочетание с внутренними блоками DX,
гидроблоками, наружными блоками RA. См. таблицу сочетаний для наружного блока.
